Vertikaalset tüüpi automaatne ümmarguse mahuti märgistamise masin

See masin on kasutatav ümmarguse pinna märgistamiseks, näiteks ümmargune konteiner, üksikasjalik kirjeldus järgmisest tabelist:

Probleem	Rakenduse kirjeldus
Kohaldatav konteiner	Ühe masina jaoks saab valida järgmised stsenaariumid: 1) Ümmargune konteiner, näiteks ümmargune pudel 2) Ringikujuline pind, näiteks ümmarguse kaareosaga anum
Kohaldatav sildi tüüp	Isekleepuv silt 1) Standardina läbipaistmatu 2) Läbipaistev valikuline
Sildi number	1) 1 silt 2) 2 etiketti, mis on trükitud ühele etiketirullile

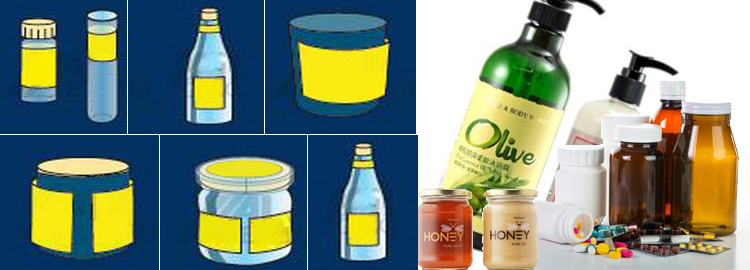

Järgnevalt on toodud konteinerite võrdlusstiil:

Standardfunktsioonid

• Sobib ümmarguse mahuti või ümmarguse kaare, signaali või topeltmärgistusega konteineri jaoks

• Masina konstruktsiooniks on roostevabast terasest 304 ja kõrgekvaliteedilisest alumiiniumsulamist

• Ainulaadsed märgistuspead võimaldavad etiketi ühtlasemat pingutamist ja pingutamist. Ja kinnitage märgistuse täpsus.

• Professionaal märgistamine seade parandab märgistuse kvaliteeti. Kortsude ja mullide vältimiseks. Ja kattumise tihedus.

• Kalibreerimisskaalad on mugav seade kuju kohandamiseks

• PLC ja puutetundliku ekraaniga HMI juhtimine intelligentse töö ja tõrkeotsingu saavutamiseks

• Intelligentne juhtimine, automaatne fotoelektriline jälgimine, ilma objektideta siltideta ja siltide automaatse korrigeerimiseta

Valikulised omadused

• Läbipaistev märgistuse tuvastamise andur

• Koodiriba veebiprintimine

Vastavalt PLC parameetri seadistusele läbi puutetundliku ekraani HMI on konteiner eelvoolu protsessist läbi konveieri. Mööda konteineri eraldusrattaid. Psühhoonitakse konteineri ja märgistuse tuvastamise süsteemiga, konteiner saab märgistuspeade abil täpse märgistuse. Märgistamist tugevdav seade tagab märgistuse kvaliteedi viimase etapina.

Võtmekomponentide konfiguratsioon määrab masina või süsteemi kvaliteedi, välja arvatud masina disain, allpool on toodud võtmekomponentide lühinimekiri:

Ei	Komponendid	Materjal / lühinimekiri
1	Programmeeritav loogikakontroller	Delta, Siemens, Mitsubishi, Panosonic
2	Puuteekraan	Weinview, Siemens, Delta, Kinco, Panosonic
3	Stepper / servomootor	Teco, Delta, Panosonic, Leadshine
4	Sagedusmuundur	Delta, Schneider, Leadshine
5	Elektrilised võtmekomponendid	Schneider, Chint, Ls, Ark
6	Võtme kaitse ja relee	Schneider, Delixi
7	Silinder, filter	Airtac, SMC
8	Fotoelemendi andur	Autonics, Keyence, Leuze, Panosonic, Datalogic

Kataloog 1J-x-xxxxx
Kontrollimeetod	Automaatne
Sildi arv	1 standardina või 2 etiketti, mis trükiti samale sildirullile
Sildi läbipaistvus	Läbipaistmatu
Liim	Iseliimuv
Kodeerimis- / trükimasin	Välistada
Sildi laius	15-150 mm - kaasake tagapaber
Sildi pikkus	20-340mm
Kiiruse märgistamine	30–80 tk / min tavalise mootori jaoks Servomootori jaoks 40-120 tk / min
sildistamine sallivus	+/- 1mm
Konteineri läbimõõt	25-100 mm
Rulli välisläbimõõt	Maksimaalselt 280mm
Rulli siseläbimõõt	76mm
Standardkiirus	Servomootor: 5 ~ 25m / min Astmemootor: 5 ~ 19m / min
Vajalik suruõhk	Ei kohaldata
Õhu tarbimine	Ei kohaldata
Toitevajadus	Vahelduvvool 220 V 50/60 HZ
Elektritarbimine	0,53Kw
Ligikaudne kaal (neto)	185 kg
Mõõt ('mm)	1950 * 1100 * 1300mm

Praktiliselt võrrelge turul oleva lihtsa masinaga, keskendume rohkem detailidele ja eelistele, nagu on näidatud järgmises tabelis:

Märgistamiseesmärk	Meie disain
Kortse pole	Mõistlik etiketi juhtimisseade, kaasa a) Sildi juhtimine ja tõmbamine b) märgistuse pinge säilitamine, c) etikettide eraldamise protsessid
Mullid puuduvad	Mõistlik märgistamine ja seadmete tugevdamine
Täpne märgistamine	a) Kõrge kvaliteediga ja reguleeritava asukohaga sildituvastusandur b) Mahuti asendi reguleerimise seade c) Märgistuse sünkroonimise juhtimine
Paindlik töö	a) Pedaali juhtimine / automaatne tuvastamine b) Ühe- või topeltsildid c) Kooditrükki saab integreerida d) Paindlik programmeerimine PLC poolt e) Vajalik kaitse, nagu lühis, ülekoormus jne

Dokumentatsioon

Ordris, et saaksite meie toodetest mugavalt aru saada, on saadaval järgmised dokumendid, mis on saadaval, kuid mitte ainult, nende ostmise etapis

Ei	Dokument	Kood	Kirjeldus
1	Tootevaliku juhend	SG	Valimisjuhendi tagasiside põhjal klientidele sobivate toodete valimiseks või kohandamiseks, mis sisaldavad projekti tausta, parameetreid ja muid kliendi nõudeid
2	Toodete profiil	PP	Võimaldamaks klientidel toodete ülevaadet mõista, hõlmab põhifunktsioonide, rakenduse, ehituse, tüüpiliste toodete, kinnituste ja valikuliste funktsioonide jaotisi
3	Paigaldusjuhend	IN	Seadmete paigaldamise sammu selgitamiseks ja kasutuselevõtu juhendi lisamiseks
4	Kasutusjuhend	UM	Operatsioonide ja hoolduse ning tõrkeotsingute sisu katmiseks

Meie teenused

Kohandamine

Kohandamise filosoofia

Esitlev toode ei pruugi teie nõudmistele ideaalselt vastata, meie filosoofia on kohandada teie tegelikku vajadust, minimeerides tühikäigu mahtu ja funktsioone. Et pakkuda teile jõudlust ja kulusid tasakaalustavaid tooteid. Kohandamisel tuleb arvesse võtta järgmisi tegureid:

• Läbipaistev märgistuse tuvastamise andur

• Koodiriba veebiprintimine

Valiku juhend

Valikujuhendid on ringlusse saadaval, võtke meiega ühendust, et saada toodete valimise ja kohandamise tugi.

Avaldus

• Selles profiilis demonstreerivad pildid esindavad tootevalikut ja vastavalt uusimale või kohandatud kujundusele
• Kuna dokumentide värskendamist on tohutult palju, ei pruugi selles profiilis näidatud andmeid õigeaegselt värskendada. Uueima versiooni saamiseks pöörduge meie klienditeeninduse poole.
• Funktsioonid või funktsioonid kuvatakse selles profiilis vastavalt pakkumise lisakirjeldusele
