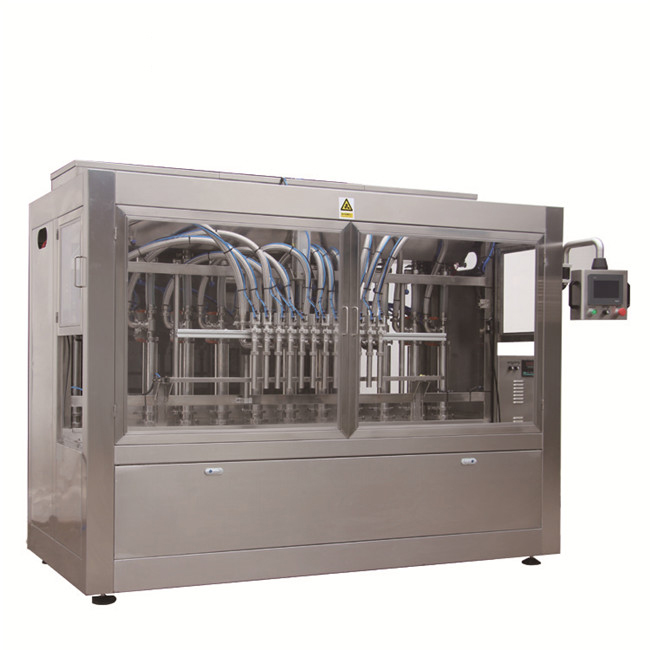

Müüa automaatne vedelate pudelite täitmise masin

Automaatne vedelate pudelite täitmise masin

Automaatne vedelate pudelite täitmise masin on farmaatsiatööstuses kõige laialdasemalt kasutatav masin. Masin leiab rakenduse ka toidu-, keemia- ja sellega seotud tööstuses. Monoblokkide konstruktsioon säästab ruumi, kuna täitmis- ja kruvimis- / ROPP-korgistusmoodulid on ehitatud samale alusele ja moodulite ühiseks täitmiseks ja tihendamiseks. Täitmispõhimõte on toote mahuline ja positiivne nihkumine kolvi- ja silindriseadmetega. Selle Rotary täitematerjali veel üks esiletõst on see, et kõik kolvid saab erinevate mahtude jaoks seada kahe nukkide raja abil. Üksikute silindrite peenem mahu reguleerimine on üles ehitatud ka nukkide rullidele.

Monoblocki täitmise ja sulgemise kontseptsioon tagab ka väga kõrged QMP standardid, kuna pudelid suletakse kohe pärast täitmist. Pöördtihendusmoodul sobis täidisega ja tagab täpse tihenduse. Eraldi kolonnile ehitatud automaatne korgisöötur hoiab ära tolmu / korgiosakeste kukkumise täidetud pudelitesse. Monoblocki masinal on sisseehitatud funktsioon automaatseks automatiseerimiseks, nagu näiteks pudelite andurid kukuvad etteandemasina peatuskohtades, täiendav pudeli kogunemine väljalaskesööda korral ja korgi kogunemiseks söötja peatus.

Spetsifikatsioon

Mudel	1	2	3
Tootmise määr	Kuni 30 pudelit / minut	Kuni 60 pudelit / minut	Kuni 100 pudelit / minut
Täitepeade arv	Kaks	Neli	Kaheksa
Korkimispeade arv	Üks	Üks	Neli
Korgistuse tüüp	ROPP / kruvi
Sisendi spetsifikatsioon § Konteineri läbimõõt, konteineri kõrgus	25–90 mm, 36–300 mm
Täitevahemik	30–1000 ml sobivate vahetusdetailide abil.
Korgi läbimõõt	20mm, 28mm, 30mm ja 33mm vahetusdetailide abil
Toite spetsifikatsioon	2,5 HP
Elektrilised omadused	440 volti, 3-faasiline, 50 hertsine, 4 juhtmesüsteem
Lisatarvikud	Programmeeritav loogikajuhtimine (süsteem) koos MMI-ga Alumiiniumprofiilikapp, mis katab kogu masina
Üldine mõõde	2300 mm (L) X 900 mm (W) X 1680 mm (H) umbes	2500 mm (L) X 900 mm (W) X 1680 mm (H) umbes	3000 mm (L) X 950 mm (W) X 1680 mm (H) u.

Peamised omadused

• Kompaktne GMP mudel.
• “Pudel puudub - ei täideta”.
• Kõik AISI SS 316 materjalist kontaktdetailid on hõlpsalt eemaldatava süsteemiga, et neid oleks lihtne puhastada.
• Masinaehitus AISI SS 304 materjalist.
• Pudeli pöördelaud pudelite automaatseks söötmiseks.
• Sukeldumisotsik vahuvaba täitmise jaoks.
• Väga suur täitmise täpsus.
• Pudelite automaatne söötmine ja väljumine.
• Minimaalne muutus aja jooksul.
• Muutuva vahelduvvoolu sagedusega ajam kiiruse reguleerimiseks.
• Digitaalne pudeliloendur toodangu arvestamiseks.

Protsessi toimimine

Söödasisene laud tarnib pudeleid ükshaaval liikuvale SS-konveierile. Pudelid satuvad täitmiskohta SS-konveieri kaudu. Täitmisotsik täitke pudelisse eelnevalt määratud vedeliku maht. Kuusnurkne poltidega doseerimisplokk võimaldab erineva täitmismahu kasutamist lihtsa ja minimaalse ajakuluga. Peaajam koosneb vahelduvvoolumootori käitatavast ja vahelduvvoolu sagedusülekandega juhitavast käigukastist. Kiirust saab seada pudelitesse minutis. Konveieri ajam koosneb sünkroonvõlliga mootorist, mida juhib vahelduvvoolu sagedusmuundur. Nupp saab reguleerida konveieri kiirust.

Konveierilindil liikuvad täidetud pudelid, mis sööda ussi kaudu sööda tähtrattasse toidavad. Sööda tähtrattaga liikudes korjavad pudelid korgid ükshaaval tarnimiskanalist. Laskuv pöörlev tihenduspea hoiab pudeli kaela soovitud rõhu all. Sulgemine toimub programmeeritud rullimisviisil, korkide täpne paigutamine toimub mehaaniliselt pöörleva lahtikruvi abil, et korgid õigesti rennidesse suunata, kui radu täidetakse, pöörlev lahtimonteeritav ajam on välja lülitatud, seega pole korkide kahjustumise võimalust. Tihendusrull toimub tihenduspea pöörleva pöörde tõttu ning tihendus- ja keermestamisrullide liikumise tõttu tihendusnukk. Suletud pudelid tühjendatakse konveieril olevate täherataste abil. Nõuetekohaselt täidetud ja suletud pudelid edastatakse edaspidiseks kasutamiseks märgistusmasinasse.
